石墨电极圆锥形接头

产品说明: IndexOfIsostaticGraphite等静压石墨技术性能指标体积密度≥g/cm3电阻率μΩ.m抗压强度MPa抗折强度MPa肖氏硬度灰份PPM平均粒度μM膨胀系数C.T.E弹性弹量GPa用途产品牌号CDI-1A1.8511~13804055500254.511.5半导体(单晶硅热场)、陶瓷烧结、真空炉用、电子件烧结、连铸。CDI-1B1.8011~13753750500254.

产品详情

产品说明:

石墨电极理化指标 Indices Of physics And Chemistry Of Graphite Electrode

名称规格
Specification

电阻率
Specific Resistance (μΩ.m)

弹性模量
Young'sModulus (Gpa)

抗折强度
Flexural Strength (Mpa)

体积密度
Bulk Density(g/cm3)

灰份
Ash Content(%)

热膨胀系数
Coefficient of thermal expansion ( 100-600 )10-61/



不大于(max

不小于(min

不大于(max



电极
Electrode

接头
Nipple

电极
Electrode

接头
Nipple

电极
Electrode

接头
Nipple

电极
Electrode

接头
Nipple



电极
Electrode

接头
Nipple

超高功率电极UHP        Electrode

200-350

5.8

4.0

9.7

15.7

13.0

24.0

1.70

1.80

0.2

1.2

1.0



400-700

5.7

4.0

9.9

15.9

13.50

24.0

1.70

1.80



1.2

1.0

石墨电极规格及允许偏差 Specifications & Allowance Of Graphite Electrodes

直径 Diameter

长度 Length

直径 Diameter

实际直径 Actual diameter

公称长度
Length mm

允许偏差
Allowance mm

英寸 inch

毫米 mm

最大 Max

最小 Min

8

200

205

200

1800

±100

9

225

230

225

1800

10

250

256

251

1800

12

300

307

302

1800

14

350

357

352

1800/2100

16

400

409

403

1800/2000/2200/2400

18

450

460

454

1800/2000/2200/2400

20

500

511

505

1800/2100/2400

22

550

562

556

2100/2400

24

600

613

607

2400/2700

26

650

663

657

2400/2700

28

700

714

708

2400/2700



石墨电极允许电流负荷及电流密度 Current Carrying Capacity And Current Density

公称尺寸
Nominal diameter

UHP 超高功率电极
UHP electrode

mm

电流负荷
Current load A

电流密度
Current density A/cm2

200





225





250

9200-15100

21-30

300

15000-22000

20-30

350

20000-30000

20-30

400

25000-40000

19-30

450

32000-45000

19-27

500

38000-55000

18-27

550

45000-65000

18-27

600

52000-75000

18-26

650

60000-85000

18-25

700

68000-95000

17-24

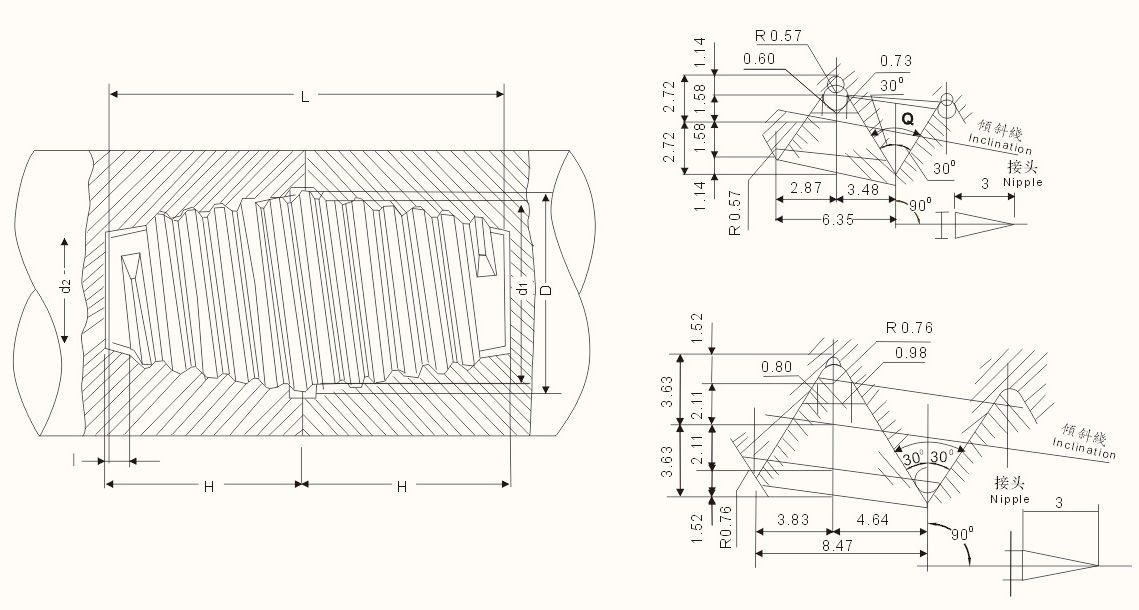

石墨电极圆锥形接头的尺寸 Dimensions Of Tapered Nipples

3TPI

直径 Diameter

接头 Nipple mm

接头孔 Socket mm

螺距 Pitch mm

inch

mm

D

L

d2

1

d1

H

9

225

139.70

0
-0.50

203.20

0
-1

90.73

0
-5

<10

131.27

+0.50
0

107.60

+7
0

8.47

10

250

155.57

220.00

103.80

147.14

116.00

12

300

177.16

270.90

116.90

168.73

141.50

14

350

215.90

304.80

150.00

207.47

158.40

16

400

215.90

304.80

150.00

207.47

158.40

16

400

241.30

338.70

169.80

232.87

175.30

18

450

241.30

338.70

169.80

232.87

175.30

18

450

273.05

355.60

198.70

264.62

183.80

20

500

273.05

355.60

198.70

264.62

183.80

20

500

298.45

372.60

221.30

290.02

192.20

22

550

298.45

372.6

221.3

290.02

192.2



石墨电极圆锥形接头的尺寸 Dimensions Of Tapered Nipples

4TPI

直径 Diameter

接头 Nipple mm

接头孔 Socket mm

骡距 Pitch mm

inch

mm

D

L

d2

1

d1

H

8

200

122.24

0
-0.50

177.80

0
-1

80.00

0
-5

<7

115.92

+0.50
0

94.90

+7
0

6.35

9

225

139.70

177.80

97.46

133.38

94.90

10

250

152.40

190.50

108.00

146.08

101.30

12

300

177.80

215.90

129.20

171.48

114.00

14

350

203.20

254.00

148.20

196.88

133.00

16

400

222.25

304.80

158.80

215.93

158.40

16

400

222.25

355.60

150.00

215.93

183.80

18

450

241.30

304.80

177.90

234.98

158.40

18

450

241.30

355.60

169.42

234.98

183.80

20

500

269.88

355.60

198.00

263.56

183.80

20

500

269.88

457.20

181.08

263.56

234.60

22

550

298.45

355.60



226.58

292.13

183.80

22

550

298.45

457.20



209.65

292.13

234.60

24

600

317.50

355.60



245.63

311.18

183.80

24

600

317.50

457.20



228.70

311.18

234.60

26

650

355.60

457.20



266.79

349.28

234.60

26

650

355.60

558.80



249.86

349.28

285.40

28

700

374.65

457.20



285.84

368.33

234.60

28

700

374.65

558.80



268.91

368.33

285.40

接头与电极连接力距参考值 Moment For Reference For Connecting Nipples And Electrodes



电极额定直经 Diameter of Electrode

防松动力距 Moment

电极额定直径 Diameter of Electrode

防松动力距 Moment

inch

mm

N.m

inch

mm

N.m

8

200

260

18

450

1600

9

225

340

20

500

2600

10

250

450

22

550

3600

12

300

650

24

600

4200

14

350

820

26

650

5000

26

400

1000

28

700

6000
